Wer im Betonbau schnell, effektiv und wirtschaftlich schalen will, braucht ein System, das konsequent dafür ausgelegt ist. Denn schnell geschalt ist nur dann kostengünstig, wenn das Schalungssystem sinnvolle Systemergänzungen, eine hohe Arbeitssicherheit und eine saubere Betonoptik umfasst. Mit einer Wandschalung, die all diese Punkte vereint, sind Bauunternehmen auf der erfolgreichen Seite.

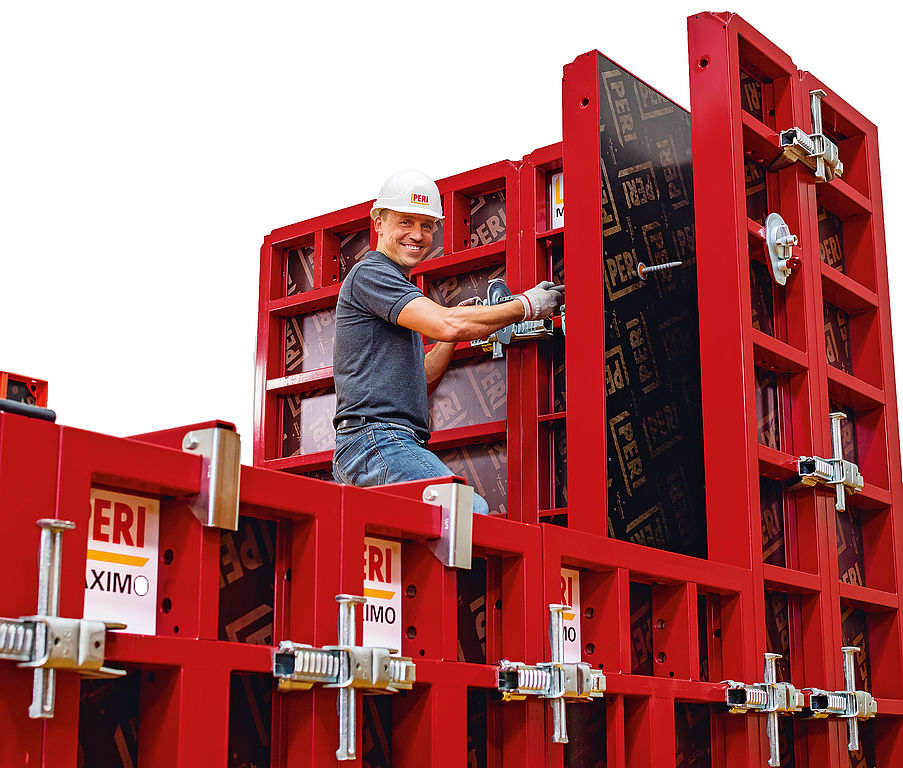

Bei der Entscheidung für ein Schalungssystem sind grundlegend vier Aspekte entscheidend: Zum einen sollte schnelles und flexibles Schalen ermöglicht, zum anderen muss für eine hohe Arbeitssicherheit auf der Baustelle gesorgt werden. Auch eine saubere Optik spielt insbesondere bei Sichtbeton eine ebenso wichtige Rolle wie ein robustes und damit langlebiges Schalungssystem. Diese Punkte hat der Schalungs- und Gerüsthersteller Peri schon vor einigen Jahren bei der Entwicklung seiner Wandschalung »Maximo« in den Mittelpunkt gestellt. Wie alle Systementwicklungen aus dem Hause Peri folgt auch dieses demGrundprinzip »Je weniger Bauteile ein System hat und je weniger Fehler bei der Bedienung entstehen können, desto schneller geht die Arbeit voran.« Die Fachkräfte haben das passende Arbeitsmaterial auf der Baustelle schneller parat und falsche Anwendungen werden von vorneherein ausgeschlossen, so der Ansatz von Peri. Dazu kommen ein einfach und sicher montierbares Konsolensystem sowie ausgeklügelte Systemergänzungen. Zudem wird generell so viel wie möglich am Boden vormontiert, um unnötige Absturzrisiken in der Höhe zu vermeiden.
Einseitige Ankertechnik für schnelles Schalen
Als Voraussetzung für die hohe Montagegeschwindigkeit nennt das Unternehmen die spezielle Konstruktion der Rahmenelemente und der beiden zentralen Verbindungsteile – dem »MX« Anker zum Aufnehmen des Frischbetondrucks und dem »BFD« Richtschloss für die bündige, fluchtende und dichte Elementverbindung. Die von Peri entwickelte einseitige Anketechnik mit dem »MX« Ankerstab und der »MX« Gelenkmutter mache den Einsatz von Konen und Hüllrohren überflüssig und vereinfache die Einstellung der Wandstärke. Durch die mittige Positionierung der Ankerstellen im Element reduziere sich außerdem automatisch die Zahl der Ankerstellen.
Mit dem multifunktionalen »BFD« Richtschloss hat Peri das System zudem noch einmal vorangebracht, denn seither könne eine bündige, fluchtende und dichte (BFD) Verbindung der Schalungselemente einhändig mit nur einem einzigen Bauteil in kurzer Zeit erreicht werden, was den Aufbau von Stell- und Schließwänden beschleunigt. Das Richtschloss lässt sich nicht nur für die Standardverbindungen von Schalungselementen einsetzen, sondern auch bei Aufstockungen bis 5,40 m, Wanddickenausgleichen bis 10 cm, Wandversprüngen oder Stirn- und Deckenrandabschalungen. Dabei umfasst das mit zwei doppelschenkligen Klemmbacken ausgerüstete Richtschloss sowohl die beiden Rahmenprofile als auch die Querstreben der Schalungselemente.
System überzeugt beim Einsatz in Sindelfingen

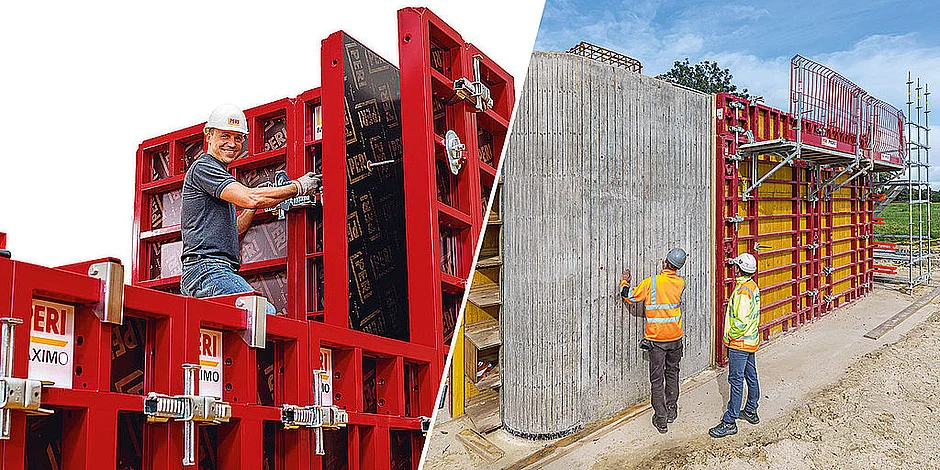

Wie schnell sich mit »Maximo« schalen lässt, konnte das System kürzlich in Sindelfingen unter Beweis stellen: Beim Bau des Technologiezentrums für Fahrzeugsicherheit (TFS) für Mercedes-Benz mussten in kürzester Bauzeit rund 20 000 m² Stahlbetonwände mit Wandhöhen bis zu 23 m hergestellt werden. Das Testzentrum für Pkw und Lkw ist eine der weltweit modernsten Crashtest-Anlagen. Auf bis zu vier Crashbahnen gleichzeitig werden in unabhängigem Betrieb Tests gefahren, um die Sicherheit der Fahrzeuge zu analysieren und anschließend verbessern zu können. Entsprechend groß ist das Gebäude: 273 m Länge und 172 m Breite mit einer 90 m x 90 m großen, stützenfreien Versuchshalle mussten erstellt werden. Dabei war hohe Präzision gefordert, um die Maßtoleranzvorgaben einhalten zu können. Beauftragt wurde außerdem Sichtbeton in den Klassen SB2 und SB3 – insgesamt also ein äußerst aufwendiges Projekt. Die Geschwindigkeit beim Bau basierte zum einen auf der einseitigen Ankertechnik, zum anderen aber auch auf den schnellen und stabilen Elementverbindungen durch das »BFD« Richtschloss.
Während der Bauphase konnten die 144 m² großen »Maximo« Umsetzeinheiten der Regelabschnitte mithilfe einer Traverse mit jeweils nur einem Kranhub platziert werden. Die Vorteile des Peri Systems haben Andreas Schnaible überzeugt: »Das gerüstfreie Schalungskonzept mittels Plattformen konnte nur in Verbindung mit der ›Maximo‹ Rahmenschalung aufgrund der einseitigen Ankerbedienung realisiert werden.«
