bausicherheit-online.de: Mastkletterbühnen statt Gerüst für Fassadenarbeiten

Baustellen-Sicherheit Aktuelles

Am Dreieckshafen in Münster entsteht mit dem »KontorQuartier« ein modernes Büroensemble direkt am Dortmund-Ems-Kanal. Ins Auge fällt besonders das 17-geschossige Hochhaus »TurmKontor«, das gemeinsam mit fünf weiteren Bürogebäuden mehr als 20 000 m² Bürofläche schafft. Für die Ausführung der Fassadenarbeiten sind sechs Böcker-»Maxi-Climber«-Mastkletterbühnen ringsum an dem rund 70 m hohen Büroturm montiert. Sie ermöglichen den äußeren Zugang zu dem Gebäude für die Abdichtungsarbeiten, die Verklinkerung der Fassade sowie den Einbau der großflächigen Fensterfassade. Eine »Super-Lift«-Transportbühne sorgt zudem als Personen- und Materialaufzug für die effiziente Baustellenlogistik. Auftraggeber für die Bühneninstallation ist die Köster GmbH.

Pressemitteilung | Lesedauer: min | Bildquelle: Böcker

Im Rahmen des Vergabeverfahrens stand zunächst zur Diskussion, ob das Gebäude während der Bauzeit vollständig eingerüstet oder alternativ mit Mastkletterbühnen ausgestattet wird. Die Entscheidung fiel zugunsten der Böcker-Mastklettertechnik. Ausschlaggebend waren vor allem ergonomische und logistische Vorteile. Die Mastkletterbühnen verfahren entlang der Gebäudehülle und ermöglichen den direkten Zugang zu jedem Fassadenbereich. Während bei einem klassischen Gerüst auf festen Ebenen gearbeitet wird, lässt sich die Plattform exakt auf der optimalen Arbeitshöhe positionieren. So können alle Gewerke ihre Tätigkeiten ohne größere Höhenunterschiede in einer ergonomischen, kräftesparenden Körperhaltung ausführen. Dies reduziert körperliche Belastungen durch häufiges Bücken oder Strecken erheblich.

Ein weiterer Vorteil ergibt sich durch den effizienten Materialtransport. Schwere Baustoffe, wie Klinker oder Fassadenelemente, können am Boden direkt auf die Mastkletterbühne geladen werden. Das Material muss anschließend nicht mehr manuell über mehrere Gerüstebenen hinweg nach oben transportiert werden. Die Plattform fährt stattdessen mit Material, Werkzeug und Personal an die exakt richtige Montagestelle an der Fassade. Insgesamt reduziert die gewählte Lösung nicht nur die körperliche Belastung, sondern steigert auch die Effizienz und Sicherheit der Arbeitsabläufe.

Komplette Abdeckung der Fassade

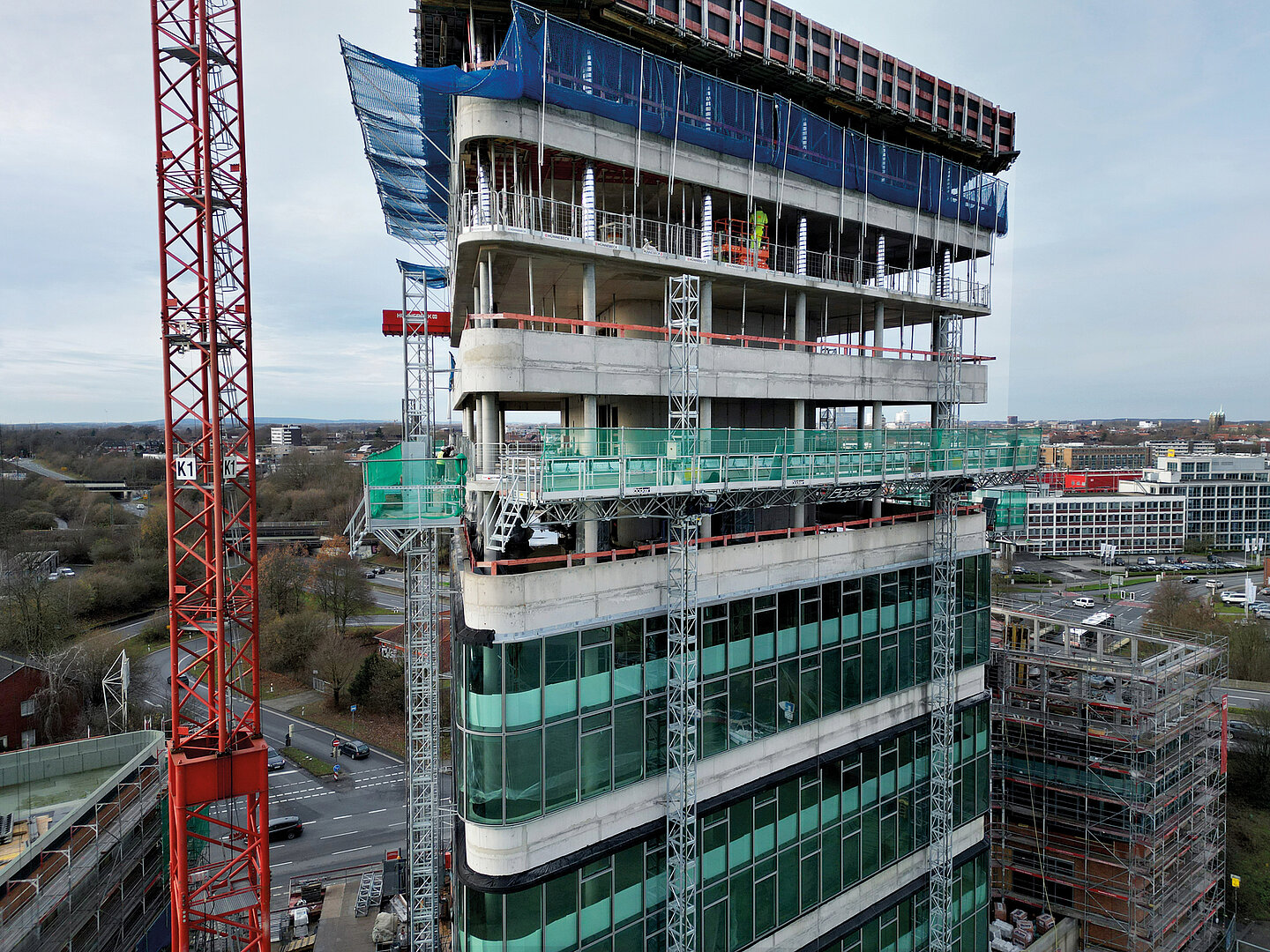

Für die Fassadenarbeiten sind am Büroturm insgesamt sechs »Maxi-Climber 650«-Mastkletterbühnen installiert, deren Montage Ende Juni 2025 für eine geplante Standzeit von 15 Monaten begann. Während dieser Zeit gewährleisten sie den kontinuierlichen Zugang zur gesamten Gebäudehülle sowie den Transport von Material und Personal. Die Bühnen wachsen im Verlauf der Bauphase schrittweise auf die finale Gebäudehöhe von 70 m mit. Ein Vorteil ist dabei der große Verankerungsabstand von bis zu 15 m.

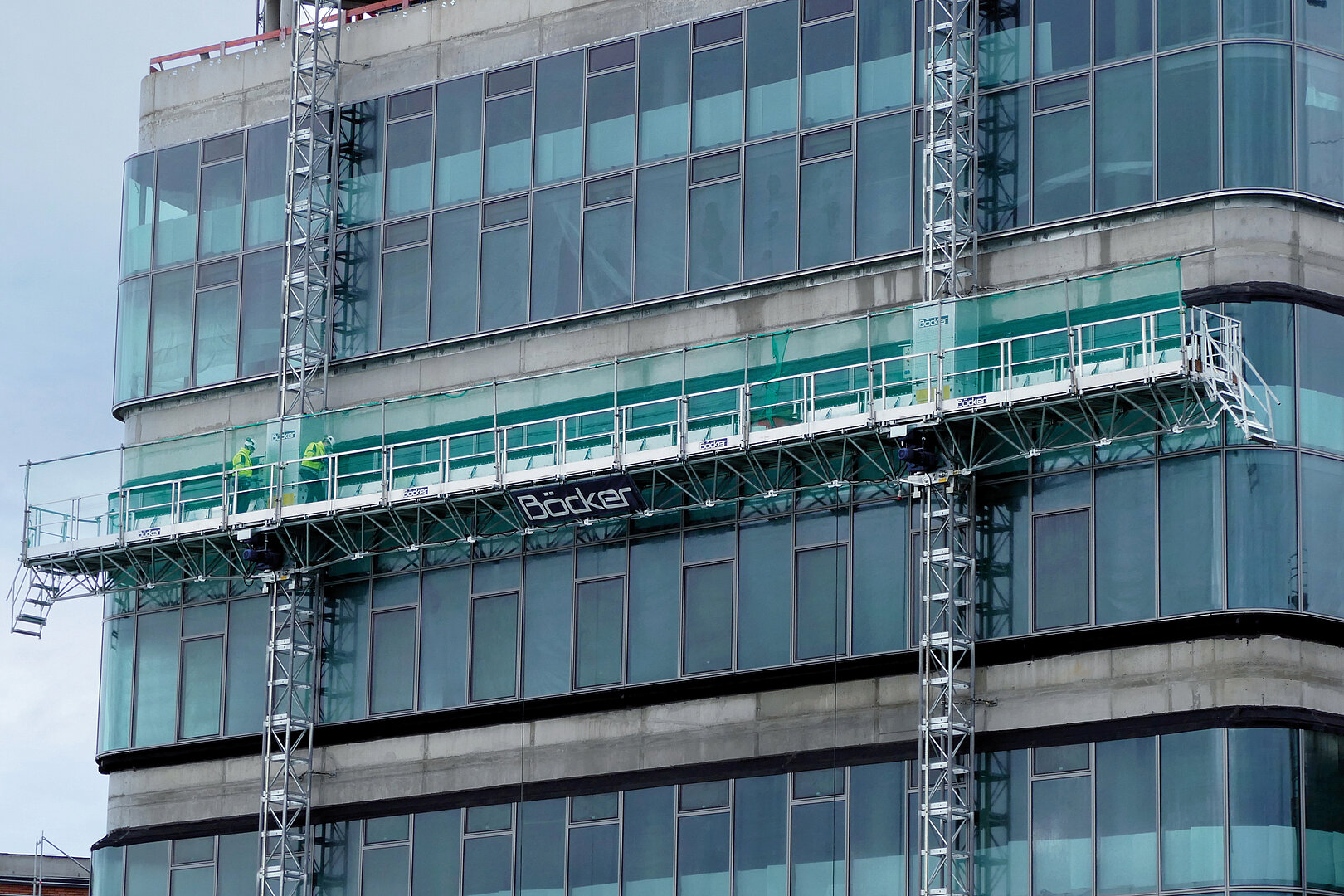

Zum Einsatz kommen vier Zweimastbühnen und zwei Einmastbühnen mit individuell an die Gebäudestruktur angepassten Bühnenlängen. Auch die größte Gebäudeseite ist mit einer Bühnenlänge von 29,2 m vollständig abgedeckt. Grundsätzlich lassen sich die Bühnen bis zu einer maximalen Plattformlänge von 35,1 m als Zweimaster bzw. 15 m als Einmaster konfigurieren und ermöglichen Förderhöhen bis zu 200 m.

Variable Konfiguration der Bühnen

Die große Stärke der »Maxi-Climber«-Bühnen liegt in ihrer Anpassungsfähigkeit an die Rahmenbedingungen des Bauprojekts. Durch variabel einstellbare Bühnenlängen und -breiten kann jede Anlage exakt auf die Anforderungen des jeweiligen Fassadenbereichs abgestimmt werden. Für das Bauvorhaben in Münster wurden die Bühnen zusätzlich um 55 cm verbreitert. Das Innenmaß von insgesamt 2 m ermöglicht auch im Mastbereich ein komfortables Arbeiten. Die maximale Nutzlast der Böcker-Mastkletterbühnen beträgt 6 t bei Zweimast- bzw. 3,4 t bei Einmasterkonfiguration und variiert in Abhängigkeit von der Ausführung. Am »KontorQuartier« können auf jeder Bühne bis zu vier Personen gleichzeitig arbeiten, während die Materialzuladung je nach Konfiguration bei bis zu 4,5 t liegt.

Gebäudespezifische Anpassungen

Die Architektur des »TurmKontors« zeichnet sich durch geschwungene Linien und gerundete Gebäudeecken aus. Um auch diese Bereiche optimal bearbeiten zu können, wurden die Mastkletterbühnen mit individuell angepasster Eckausbildung ausgestattet. Die Trittflächen am Bühnenende sind entsprechend der Gebäudekontur ausgeformt und folgen der Rundung der Fassade. Als zusätzliche Sicherheitsmaßnahme gegen herabfallende Werkzeuge oder Materialien wurden Schutznetze an den Bühnengeländern installiert. Eine weitere Besonderheit ergibt sich aus den begrenzten Platzverhältnissen entlang des Kanals. Die Mastkletterbühne auf dieser Gebäudeseite verfügt daher über seitliche statt frontale Treppenaufstiege.

Zudem unterscheiden sich die Fundamenthöhen, wodurch die Grundeinheiten der Bühnen auf verschiedenen Niveaus stehen. Diese Höhenunterschiede wurden durch speziell angepasste Mastlängen ausgeglichen. Nach Überwindung der Niveauunterschiede konnten die Anlagen schließlich zu den vorgesehenen Zweimastkonfigurationen zusammengebaut werden.

Rund um den Büroturm stehen nur sehr begrenzte Flächen für den Aufbau und die Materiallagerung zur Verfügung. Daher stimmte das Böcker-Team sämtliche Schritte zur Montage der Bühnen eng mit dem Auftraggeber sowie mit den anderen Gewerken auf der Baustelle ab. Angeliefertes Material wurde unmittelbar nach dem Eintreffen verbaut, um einen reibungslosen Baustellenbetrieb zu gewährleisten.

Baustellenlogistik als Erfolgsfaktor

Neben den Mastkletterbühnen kommt am »KontorQuartier« eine »Super-Lift LX 2040«-Transportbühne zum Einsatz. Mit ihrem großen Transportvolumen dient sie als zentraler Material- und Personenaufzug während der gesamten Bauphase. Die Transportbühne ist als Doppelfahrkorbanlage ausgeführt. Jeder der beiden Fahrkörbe besitzt eine Kabinengröße von 1 400 × 3 400 mm und kann pro Fahrt bis zu elf Personen oder 2 t Material befördern. Im endgültigen Aufbau erreicht die Transportbühne eine Förderhöhe von etwa 68 m und bedient insgesamt 16 Etagen bzw. Ladestellen pro Aufzugsseite. Durch die parallele Nutzung beider Körbe wird ein kontinuierlicher, effizienter Materialfluss in sämtliche Geschosse des »TurmKontors« gewährleistet.

Die Bühne ist frequenzumrichtergesteuert und fährt mit einer Fördergeschwindigkeit von 40 m/min. Dadurch können sowohl Personal als auch Material in kurzer Zeit in die jeweiligen Arbeitsebenen transportiert werden. Insbesondere bei einem Bauwerk mit vielen Geschossen stellt diese hohe Geschwindigkeit einen entscheidenden Vorteil für die Baustellenlogistik dar. Durch das große Transportvolumen und die hohe Fördergeschwindigkeit trägt die Transportbühne wesentlich dazu bei, dass der Innenausbau sowie die Fassadenarbeiten parallel und ohne Verzögerungen ausgeführt werden können. Gleichzeitig erreichen alle am Bau beteiligten Personen ihren Arbeitsplatz schnell und ohne körperliche Belastung durch lange Treppenwege.

Gesamtlösung für effizientes Arbeiten

Der Einsatz der »Maxi-Climber«-Mastkletterbühnen und der »Super-Lift«-Transportbühne ermöglicht am »KontorQuartier« eine effiziente und ergonomische Durchführung der Fassaden- und Ausbauarbeiten. Durch die flexible Anpassung der Bühnen an die Gebäudestruktur, die hohe Tragfähigkeit sowie die leistungsstarke Technik wird ein reibungsloser Bauablauf auch unter beengten Baustellenbedingungen gewährleistet.
