Mit dem »CableTronic 4+« stellt der Schwarzwälder Messtechnik-Spezialist Nedo ein Kabelortungssystem vor, das speziell für die Herausforderungen in rauen Umgebungsbedingungen entwickelt wurde. Es ermöglicht die schnelle und präzise Lokalisierung von Kabeln und Leitungen, steigert die Arbeitssicherheit und unterstützt eine effiziente Arbeitsweise nicht nur auf Baustellen.
Um sowohl stromführende als auch nichtstromführende Leitungen im Erdreich zuverlässig zu lokalisieren, vereint das »CableTronic 4+« vier Betriebsmodi in einem Gerät. Bei der Stromsignalortung erfasst es elektromagnetische Felder von 50-Hz- und 60-Hz-Leitungen einschließlich Oberwellen. Für die Radiosignalortung wird ein Frequenzbereich von 15 kHz bis 30 kHz genutzt. Hierbei wirken metallische Leiter wie Antennen, die Funksignale empfangen und weiterleiten. Dadurch lassen sich selbst abgeschaltete Leitungen immer noch zuverlässig detektieren. Der integrierte dynamische Überlastungsschutz sorgt dafür, dass auch in Bereichen mit starken elektrischen Störfeldern exakte Messergebnisse erzielt werden. Mit einer Ortungstiefe von bis zu 4 m bei Kabeln sowie einer Tiefengenauigkeit von ± 5 Prozent bietet das »CableTronic 4+« ein hohes Maß an Flexibilität. Die Ortungsgenauigkeit liegt bei ± 10 Prozent Das Gerät ist zudem mit einem Gewicht von nur 2,3 kg sehr leicht und angenehm zu handhaben. Mit Schutzklasse IP54 ist das Gerät unempfindlich gegenüber Feuchtigkeit und zuverlässig bei jedem Wetter einsetzbar und somit optimal für den anspruchsvollen Baustellenalltag geeignet.
Zusatzgerät erweitert Einsatzmöglichkeiten

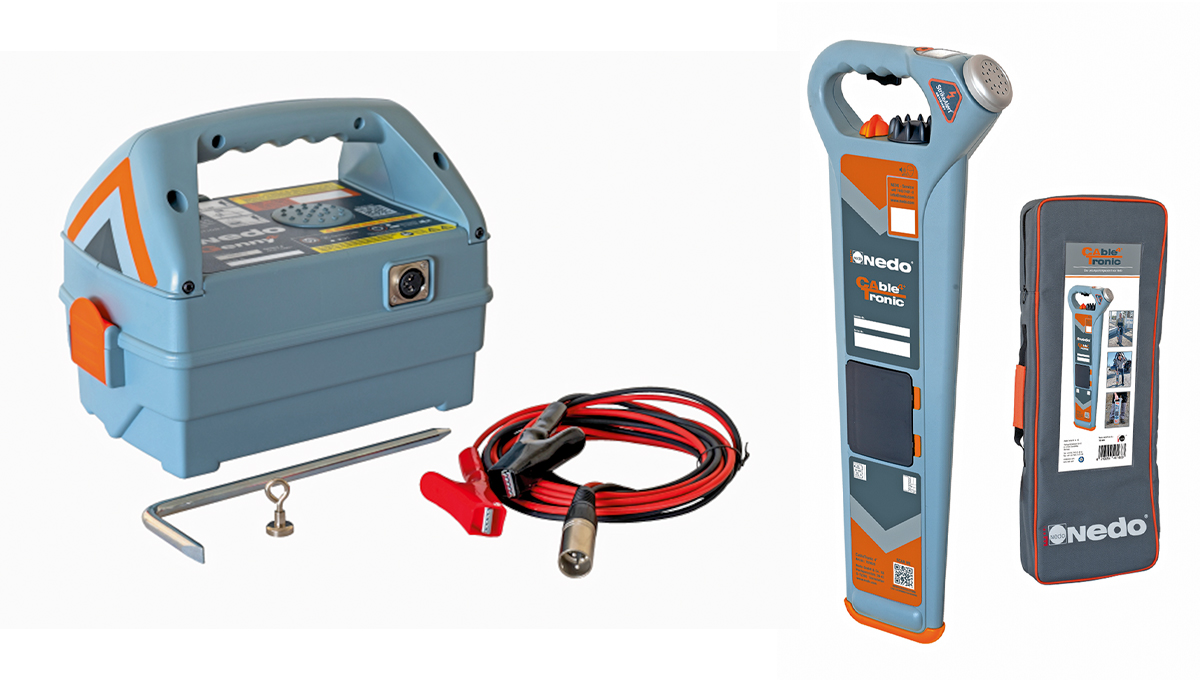

Für noch schwierigere Bedingungen, etwa bei sehr schwacher Signalintensität oder bei kleinen Kabelquerschnitten, bietet Nedo den optionalen Signalgenerator »Genny 4+« an. Er erzeugt ein elektromagnetisches Wechselfeld und speist dieses als Ortungssignal direkt in die Leitung ein. Die simultan arbeitende Doppelfrequenztechnologie des Ortungssignals ist besonders anwenderfreundlich. Damit werden selbst schlecht leitende oder sogar abgeschaltete Kabel zuverlässig auffindbar. Darüber hinaus ermöglicht der Einsatz des Signalgenerators »Genny 4+« eine exakte Tiefenbestimmung: Auf Knopfdruck zeigt das Display des »CableTronic 4+« die Verlegetiefe eines Kabels mit einer Abweichung von nur ± 5 Prozent an. Besonders in komplexen Bauumgebungen und in dicht besiedelten Stadtgebieten spielt das Gerät seinen Vorteil aus.
Intuitive Bedienung und integrierte Sicherheitsfunktionen
»Wir haben die Bedienung des ›CableTronic 4+‹ bewusst einfach gehalten. Vor Beginn der Erdarbeiten wird das Suchgebiet systematisch in parallelen Bahnen abgescannt. Das Gerät ist direkt ohne weitere Voreinstellungen über dem Boden zu führen«, erklärt Dr. Thomas Fischer, Geschäftsführer von Nedo. Ein akustisches Signal, dessen Lautstärke mit der Signalstärke zunimmt, sowie eine Balkendarstellung im Display helfen, die genaue Position der Leitung zu bestimmen. Besonders flach verlegte Kabel bergen ein erhöhtes Risiko, da sie besonders leicht beschädigt werden können. Hier greift die Sicherheitsfunktion »StrikeAlert«, die durch einen schrillen Warnton sofort Alarm schlägt. Die integrierte »Swing«-Warnung erkennt unsaubere Suchbewegungen durch den Bediener. Beide Funktionen reduzieren das Risiko von Fehlinterpretationen und erhöhen die Arbeitssicherheit erheblich.
